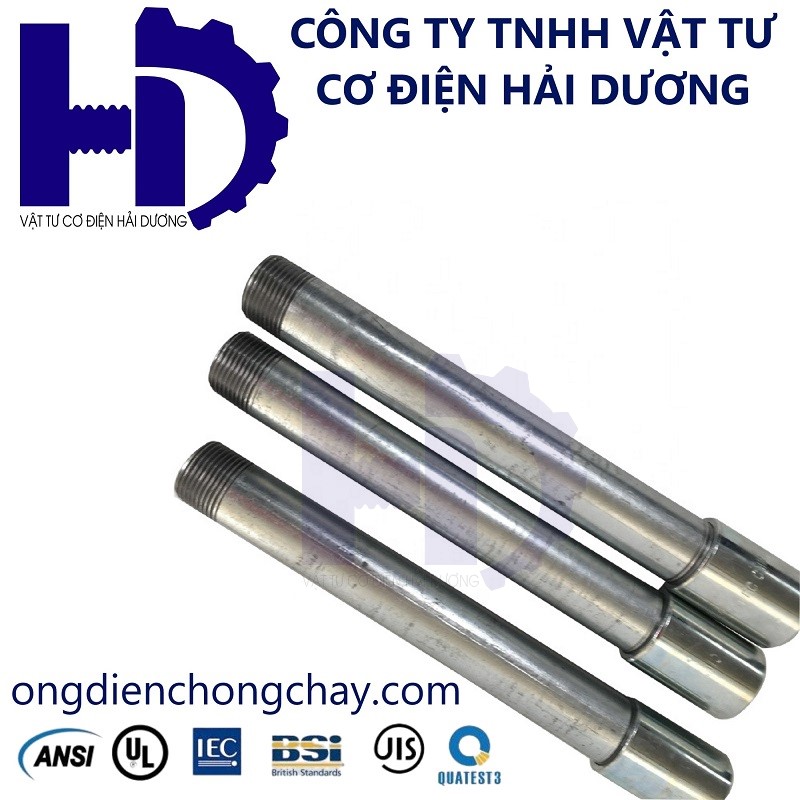

ỐNG THÉP LUỒN DÂY ĐIỆN LOẠI REN IEC61386 CLASS 3&4

Danh mục: Ống thép luồn dây điện,

... people are viewing this right now

Thông tin sản phẩm

STEEL CONDUIT IEC61386 CLASS 3&4

Thông tin sản phẩm/ Production informations

• Tiêu chuẩn (Standard): IEC 61386-21/ TCVN 7417 : 2010
• Nhãn hiệu (Brand name): Cơ điện Hải Dương
• Xuất xứ (Origin): Việt Nam
• Vật liệu (Material): Thép mạ kẽm Class 3 (Pre- galvanized steel – Class 3)
Thép mạ kẽm nhúng nóng – Class 4 (Hot dip galvanized steel – Class 4)

Mã sản phẩm – Product code		Thông số kỹ thuật – Speciations
Thép mạ kẽm (Pre-Galvanized steel) (*)	Mạ nhúng nóng (Hot – dip galvanized steel – Class 4) (**)	Kích thước Size (mm)	Đường kính ngoài Outsite diameter (mm)		Độ dày Thickness (mm)	Chiều dài Leghth (mm)
Thép mạ kẽm (Pre-Galvanized steel) (*)	Mạ nhúng nóng (Hot – dip galvanized steel – Class 4) (**)	Kích thước Size (mm)	Max	Min	Độ dày Thickness (mm)	Chiều dài Leghth (mm)
IEC61386 – 20	IEC61386 – 20N	20	19.43	19.05	1.6	3000/3750/4000
IEC61386 – 25	IEC61386 – 25N	25	25.4	24.6	1.6	3000/3750/4000
IEC61386 – 32	IEC61386 – 32N	32	32.0	31.6	1.6	3000/3750/4000
IEC61386 – 39	IEC61386 – 39N	39	38.5	38.1	1.8	3000/3750/4000
IEC61386 – 50	IEC61386 – 50N	50	51.2	50.8	2.0	3000/3750/4000

Đặc điểm/Characteristic:
• Ống IEC 61386 có thành ống dày, tạo ren 2 ầu theo tiêu chuẩn ren METRIC / IEC 61386 pipe has thick wall, threaded at both ends
according to METRIC thread standard
• Ống IEC 61386 và phụ kiện kết nối với nhau bằng ren và dùng chung phụ kiện với ống BS4568/ IEC 61386 pipe and fittings are
threaded together and share the same fittings as BS4568 pipe

Dung sai/Tolerance:
• Đường kính ngoài (Outside Diameter): ±0.3mm.
• Chiều dài ống (Length): ± 6.4 mm.
• Độ dày ống ( Thickness): ±10%mm.
(*) Độ dày lớp mạ kẽm cho ống mạ kẽm class 3 (Pre – galvanized steel – Class 3) trung bình ≤ 15 micron
(**) Độ dày lớp mạ kẽm cho ống luồn dây iện mạ kẽm nhúng nóng Class 4 (Hot – dip galvanized steel – Class 4) trung bình ≥ 45
micron (ASTM A123)
