ỐNG THÉP LUỒN DÂY ĐIỆN REN LOẠI DÀY RSC

Danh mục: Ống thép luồn dây điện,

Từ khoá: ỐNG THÉP LUỒN DÂY ĐIỆN REN LOẠI DÀY RSC,

... people are viewing this right now

Thông tin sản phẩm

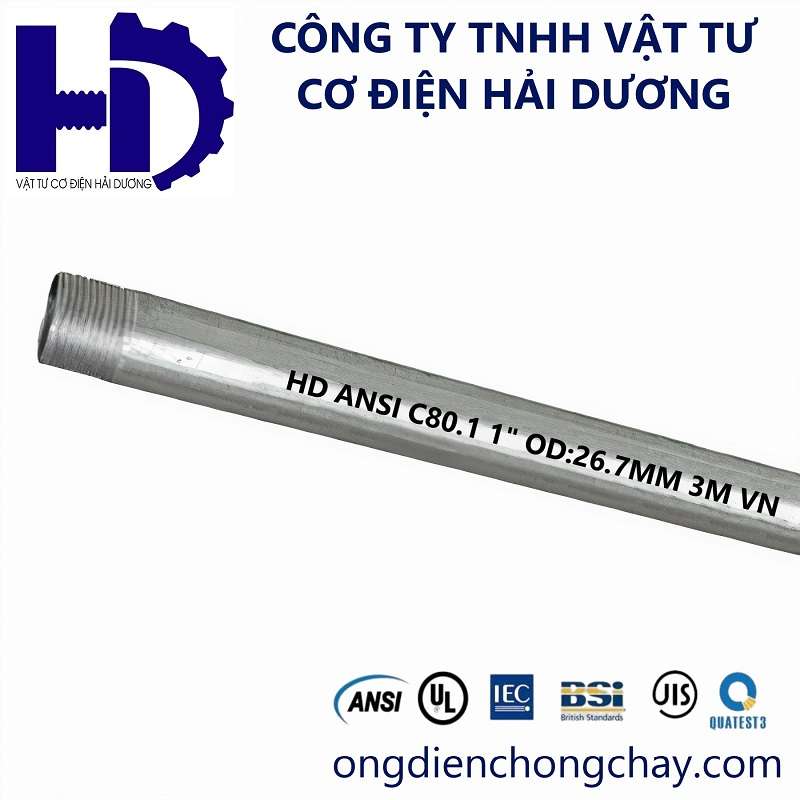

ỐNG THÉP LUỒN DÂY ĐIỆN REN LOẠI DÀY RSC – RIGID STEEL CONDUIT

Thông tin sản phẩm/ Production informations

• Tiêu chuẩn (Standard): ANSI C 80.1/UL 6 – USA
• Nhãn hiệu (Brand name): Cơ điện Hải Dương
• Xuất xứ (Origin): Việt Nam
• Vật liệu (Material): Thép mạ kẽm nhúng nóng – Class 4 (Hot dip galvanized steel – Class 4)

Mã sản phẩm – Product code	Thông số kỹ thuật – Speciations
Mã sản phẩm – Product code	Kích thước Size (inch)	Đường kính ngoài Outsite diameter (mm)	Độ dày Thickness (mm)	Chiều dài Leghth (mm)
RSC012	1/2	21.34	2.64	3030
RSC034	3/4	26.67	2.72	3030
RSC100	1	33.4	3.2	3025
RSC114	1 1/4	42.16	3.38	3025
RSC112	1 1/2	48.26	3.51	3025
RSC200	2	60.33	3.71	3025
RSC212	2 1/2	73.03	4.9	3010
RSC300	3	88.9	5.21	3010
RSC400	4	114.3	5.72	3005

Đặc điểm/Characteristic:
• Ống RSC có thành ống dày, tạo ren 2 ầu theo tiêu chuẩn ren ANSI/ ASME B.1.20.1-1983 (NPT) / RSC pipe has thick wall, threaded
at both ends according to ANSI/ ASME B.1.20.1-1983 (NPT) thread standard
Ống RSC và phụ kiện kết nối với nhau bằng ren và dùng chung phụ kiện với ống IMC/ RSC pipe and fittings are threaded together
and share the same fittings as IMC pipe
Mối hàn trong ống RSC ược nạo nhẵn ể quá trình kéo cáp không làm xước cáp /The weld inside the RSC pipe is smoothed so
that the cable pulling process does not scratch the cable.

Dung sai/Tolerance:
• Đường kính ngoài (Outside Diameter): ±0.3mm.
• Chiều dài ống (Length): ± 6.4 mm.
• Độ dày ống ( Thickness): ±10%mm.
(*) Độ dày lớp mạ kẽm cho ống mạ kẽm class 3 (Pre – galvanized steel – Class 3) trung bình ≤ 15 micron
(**) Độ dày lớp mạ kẽm cho ống luồn dây iện mạ kẽm nhúng nóng Class 4 (Hot – dip galvanized steel – Class 4) trung bình ≥ 45
micron (ASTM A123)
